В большинстве предприятий, построенных после 1960 года на территории бывшего Советского Союза, основная часть приточных установок была изготовлена на Харьковском заводе «Кондиционер». Эти устройства маркируются как КТ, и они делятся на несколько типоразмеров: КТ-30 (31,5 тыс. м³/ч), КТ-40 (40 тыс. м³/ч), КТ-60 (63 тыс. м³/ч), КТ-120 (125 тыс. м³/ч), КТ-160 (160 тыс. м³/ч), КТ-200 (200 тыс. м³/ч), КТ-250 (250 тыс. м³/ч).

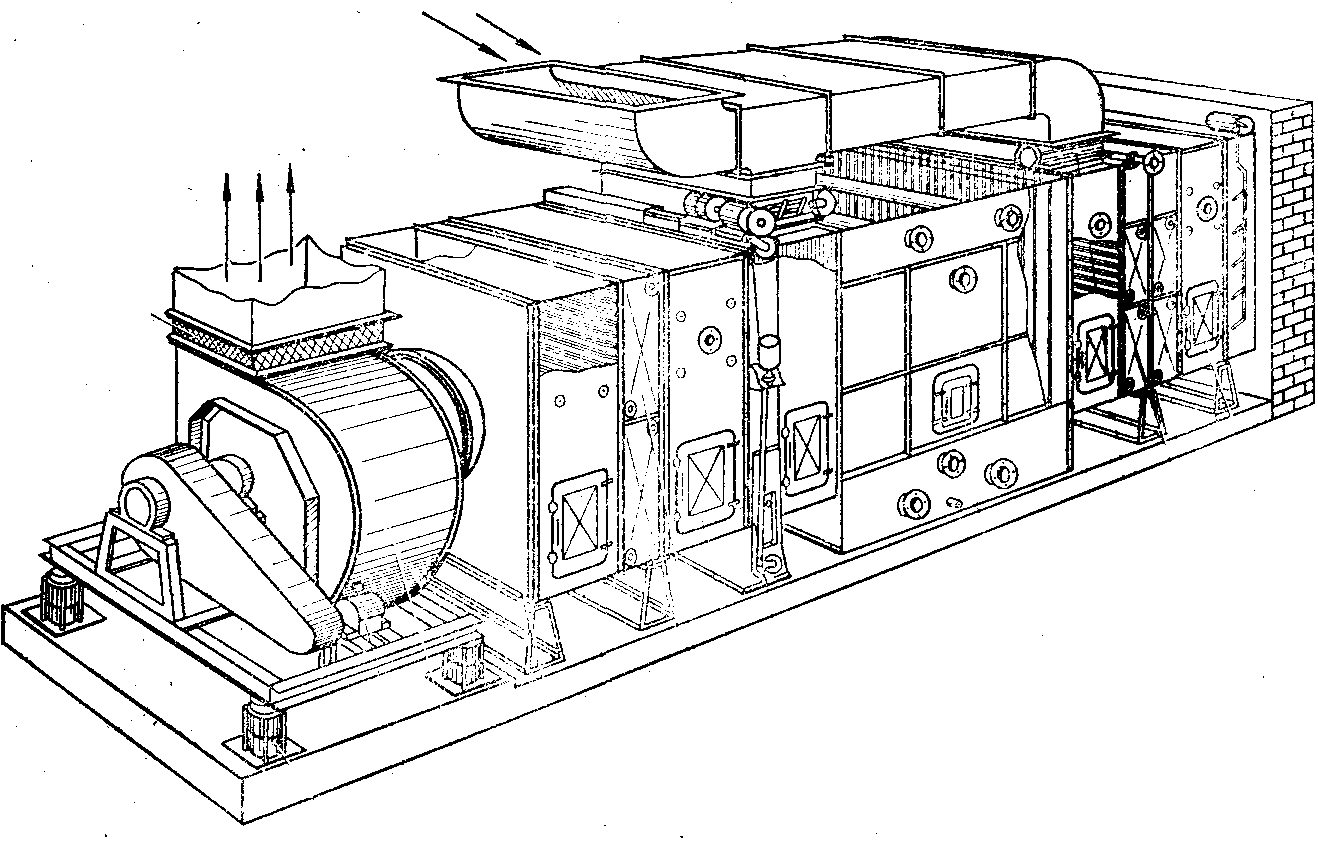

Центральный кондиционер типа КТ
Базовыми моделями являются КТ с производительностью 31,5 и 40 тыс. м³/ч, а все остальные типы имеют размеры, пропорциональные этим базовым. Важно отметить, что установки данной серии включают стандартные элементы, что позволяет снизить как затраты на производство, так и на монтаж, доставку и сервис. Кроме того, выпускались обновлённые модели типа КД с мощностями 10 и 20 тыс. м³/ч.
Функции и особенности конструкции
Кондиционерные установки делятся на рабочие и вспомогательные элементы. Рабочие секции отвечают за нагревание, охлаждение, увлажнение, осушение и очищение воздуха, а вспомогательные облегчают монтаж и эксплуатацию оборудования. Все элементы кондиционеров КТ и КД соединяются с помощью болтовых фланцев и прокладок, что позволяет комбинировать их для различных схем обработки воздушных потоков.
Маркировка и исполнение оборудования
Маркировка кондиционеров состоит из 7 цифр, каждая из которых отвечает за определённые параметры оборудования: производительность, наименование, технические характеристики и модификация. Оборудование может быть выполнено с заранее установленными шипами для крепления тепловой изоляции. В установках, предназначенных для жаркого климата, все детали часто делают из нержавеющей стали и покрывают влагостойким составом с обеих сторон.
Стандартная конфигурация кондиционеров
Обычно система кондиционера включает в себя следующие элементы: секцию подогрева, камеры (оросительную, обслуживания, воздушную), воздухоохладитель, клапаны, фильтры, поворотные и присоединительные секции, а также вентиляторную установку и направляющее оборудование.
Секция подогрева
Секция подогрева в кондиционерах КД включает нагревательные элементы из оцинкованного материала, размещённые в 1–3 рядах. В качестве теплоносителя может использоваться вода до 150 ºC или пар. В кондиционерах КТ нагревание воздуха происходит с помощью теплообменных устройств высотой 1 или 1,5 м, с возможностью установки обводного канала.
Камера орошения
Камера орошения используется для воздушно-водного теплообмена, что способствует охлаждению и увлажнению воздуха. Её особенности включают универсальность, низкое аэродинамическое сопротивление и компактность, а также возможность частичного очищения.
Воздухоохладитель
Воздухоохладители в установках марки КД бывают двух типов: орошаемый (с теплообменным оборудованием и оросительной камерой) и неорошаемый (без орошения). В установках КТ применяются только неорошаемые воздухоохладители.
Воздушные клапаны и фильтры
Воздушные клапаны регулируют поток воздуха и защищают оборудование от внешних воздействий. Они могут быть оснащены различными приводами, такими как ручной, электрический или пневматический. Фильтры бывают масляными и воздушными, основная их задача — очистка воздуха. В моделях КТ часто используются самоочищающиеся масляные фильтры и воздушные фильтры из нетканого материала.
Вспомогательные камеры и секции
Камера обслуживания служит для установки приборов и удаления воды через встроенный патрубок. В воздушной камере происходит смешение воздушных потоков, а камера выравнивания регулирует их скорость. Поворотные секции применяются в моделях КД для регулировки воздушных потоков.
Вентиляторная установка и направляющее оборудование
Вентиляторная установка перемещает воздушные массы и направляет их в помещение. С помощью регулирующих аппаратов можно контролировать углы ввода потоков, что влияет на производительность и снижает нагрузку на электродвигатель.
Компания АТМОСФЕРА, опираясь на опыт эксплуатации старых моделей, разработала и выпускает современные центральные кондиционеры серии КТЦ4. Эти установки объединяют надёжность и долговечность старых моделей с энергоэффективностью современных аналогов.
