Приточные камеры используются в вентиляционных и кондиционирующих системах для фильтрации, при необходимости увлажнения, нагрева и подачи свежего воздуха в систему воздуховодов, которая распределяет его по помещениям в зданиях промышленного и гражданского назначения.
Эти камеры проектируются с учётом индивидуальных требований. В зависимости от нужд обработки воздуха, приточная камера может включать такие секции, как фильтрация, нагрев, охлаждение, осушение, увлажнение и дезинфекция воздуха, которые соединяются между собой с помощью болтов. Пропускная способность камер варьируется от 7 000 до 250 000 м³/ч.
Приточные вентиляционные камеры обычно устанавливаются на чердаках, в технических помещениях, подвалах или на цокольных этажах зданий. При отсутствии этих помещений возможна установка в отдельных блоках инженерного обслуживания.
Приточная камера состоит из различных компонентов, которые представлены на следующем рисунке:

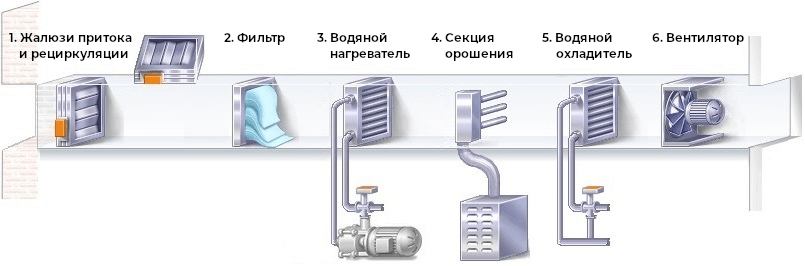

Схема расположения элементов приточной камеры
1 — жалюзи притока и рециркуляции; 2 — фильтр; 3 — водяной нагреватель; 4 — секция орошения; 5 — водяной охладитель; 6 — вентилятор.
1 — жалюзи притока регулируют объём поступающего воздуха в помещение, а жалюзи рециркуляции обеспечивают подмешивание воздуха из помещения с наружным воздухом при необходимости.
2 — фильтр очищает воздух от пыли, как приточного, так и рециркуляционного.
3 — калорифер (водяной нагреватель) подогревает приточный воздух в холодное время года.
4 — секция орошения с форсунками увлажняет воздух путём распыления воды.
5 — водяной охладитель используется для охлаждения свежего воздуха в жаркое время года.
6 — вентилятор подаёт воздух в помещение и поддерживает необходимое давление в воздуховодах.
Принцип работы
Наружный воздух поступает через блок с жалюзи притока (1), затем проходит через фильтр (2), где очищается. В холодное время года воздух подогревается в водяном нагревателе (3), после чего поступает в секцию орошения (4) для увлажнения. В жаркий период воздух охлаждается в водяном охладителе (5), и затем вентилятор (6) подаёт его в систему воздуховодов.
Кроме того, приточная установка может быть автоматизирована. Автоматизация позволяет регулировать теплоотдачу калориферных секций по теплоносителю, защищать калориферы от замерзания, поддерживать постоянную температуру приточного воздуха, контролировать степень загрязнения фильтров и регулировать производительность вентилятора.
