Сезонные тепловые нагрузки, такие как отопление, вентиляция и кондиционирование воздуха, изменяются в зависимости от наружной температуры, но остаются практически стабильными в течение суток. Нагрузка на горячее водоснабжение, напротив, не зависит от внешней температуры, но колеблется в течение дня и недели.
В связи с этим возникает необходимость регулировать параметры и расход теплоносителя в соответствии с фактической потребностью в тепле. Это позволяет улучшить качество теплоснабжения и сократить перерасход энергии.
Поддержание необходимой температуры теплоносителя возможно двумя методами:
- Качественное регулирование — изменение температуры на входе в контур отопления при постоянном расходе;
- Количественное регулирование — изменение объёма теплоносителя, поступающего в контур отопления.
Преимущества качественного регулирования:
- рециркуляция теплоносителя позволяет экономно расходовать энергоресурсы (объём в контуре остаётся постоянным, а количество теплоносителя из сети варьируется);
- погодное регулирование совместно с системой автоматизации HVAC SPECTR Automatic;
- точное управление температурой воздуха, нагреваемого регулируемой ступенью подогрева;
- защита нагревателя от замерзания и предотвращение разрыва калорифера.

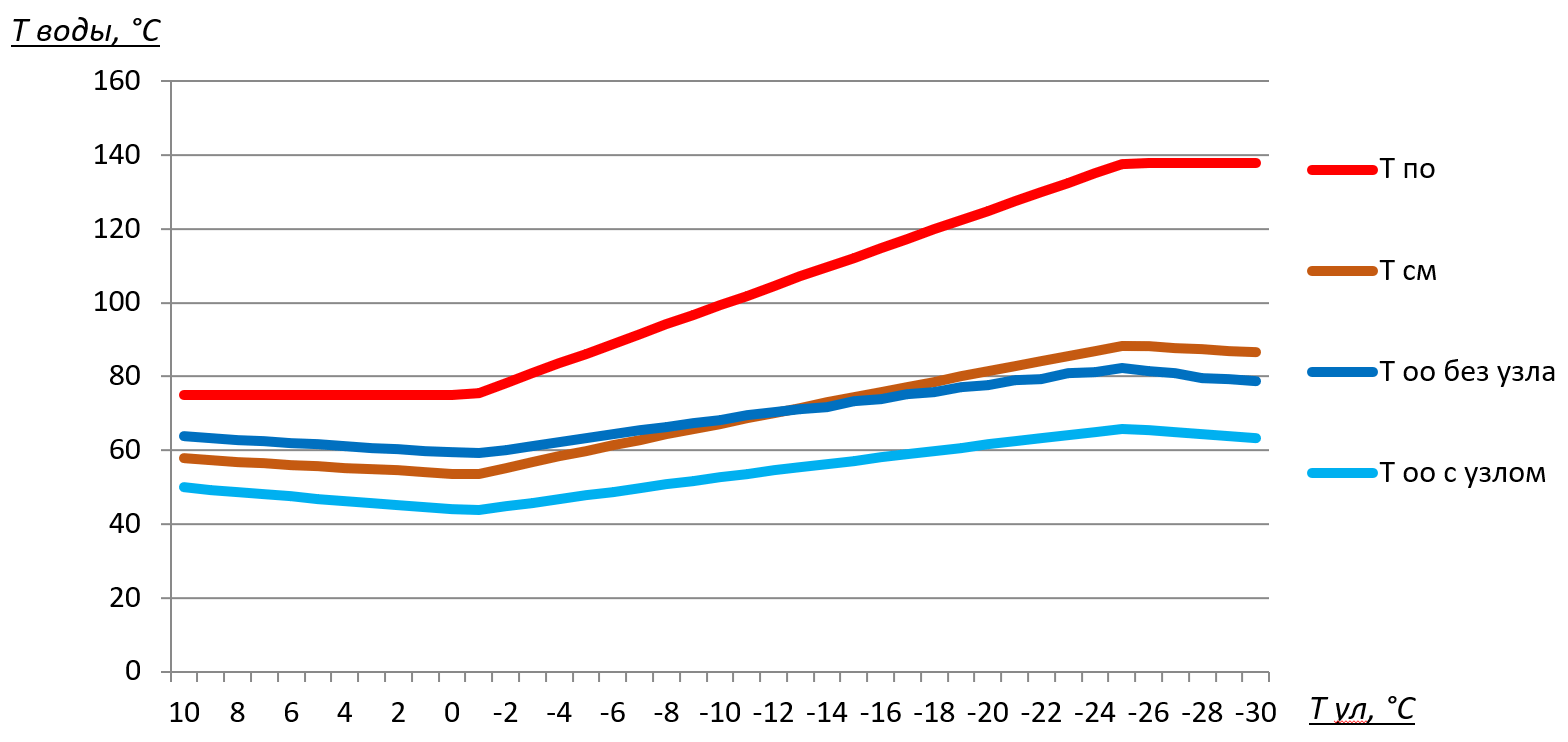

Температурный график
ТЭЦТПО — температура подающей отопительной воды; ТСМ — температура подающей отопительной воды после узла регулирования (смешанная вода); ТОО — температура обратной отопительной воды без использования узла регулирования (фактическая превышает график); ТОО с узлом — температура обратной отопительной воды с использованием узла регулирования по графику.

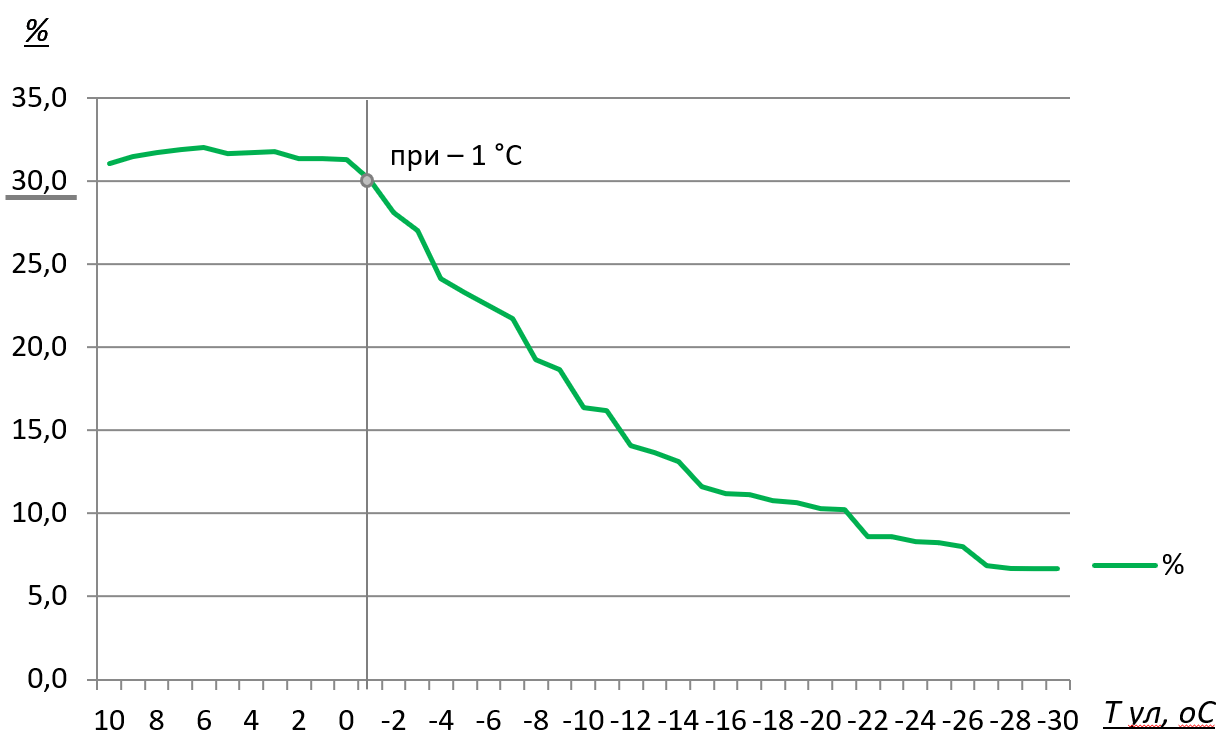

Экономия "Эк = f( t ул )"
Средняя экономия тепловой энергии за отопительный период составляет 20–25 % при температурном графике ТЭЦ и имеет срок окупаемости от 1 до 2 лет.
Использование узла качественного регулирования теплоносителя особенно эффективно в межсезонье, позволяя сэкономить более 30%.
